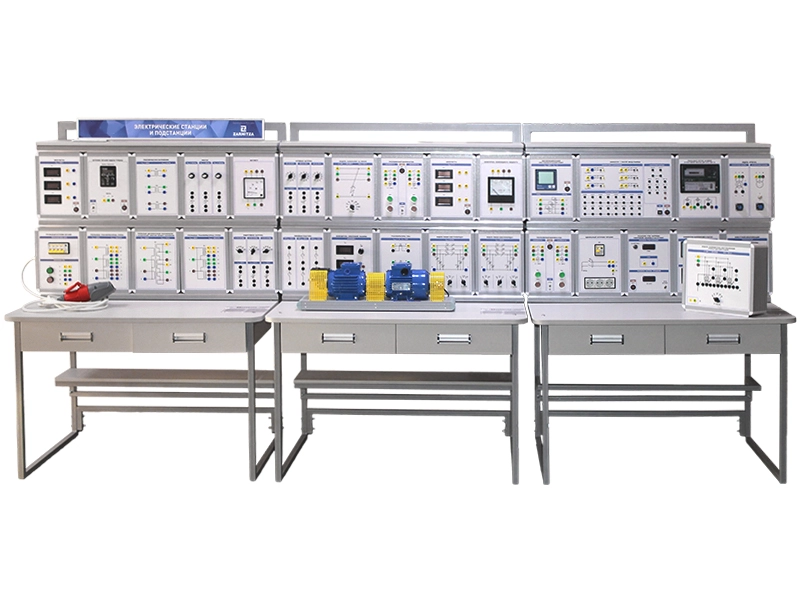

Комплект учебно-лабораторного оборудования "Электрические станции и подстанции"
Комплект учебного оборудования "Электрические станции и подстанции" настольного модульного исполнения предназначен для проведения лабораторно-практических занятий по направлению "Электроэнергетика". Лабораторные эксперименты, проводимые на оборудовании, направлены на изучение основного оборудования электрических станций и подстанций (синхронных генераторов и компенсаторов, силовых трансформаторов), режимов коротких замыканий и нейтрали, заземляющих устройств, оперативных переключений в распределительных устройствах, электрических измерений.
Комплектация
- Лабораторный стенд "Электрические станции и подстанции".
- Лабораторный стол с двухсекционным контейнером и двухуровневой рамой (3 шт.).
- Электромашинный агрегат.
- Компьютерный стол.
- Персональный компьютер.
- Программное обеспечение.
- Вывеска с названием стенда.
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания по выполнению лабораторных работ.
Базовая комплектация:
Модуль "Модуль агрегата" | 1 |
Модуль "Трехфазный источник питания" | 1 |
Модуль "Возбудитель синхронной машины" | 1 |
Модуль "Однофазный источник питания" | 1 |
Модуль "Источник питания модели турбины" | 1 |
Модуль "Трехполюсный выключатель" | 2 |
Модуль "Активная нагрузка" | 1 |
Модуль "Модель замыкания на землю" | 1 |
Модуль "Модель линии электропередачи" | 2 |
Модуль "Линейные реакторы" | 1 |
Модуль "Блок ручной синхронизации" | 1 |
Модуль "Реостат" | 1 |
Модуль "Индуктивная нагрузка" | 1 |
Модуль "Модель заземлителя с вертикальным трубчатым электродом" | 1 |
Модуль "Трехфазная трансформаторная группа" | 2 |
Модуль "Трехфазный двухобмоточный трансформатор с расщепленной обмоткой низшего напряжения" | 1 |
Модуль "Модель распределительного устройства" | 1 |
Модуль "Модуль ввода-вывода" | 1 |
Модуль "Трансформаторы тока" | 1 |
Модуль "Трансформаторы напряжения" | 1 |
Модуль "Измеритель напряжений и частот" | 1 |
Модуль "Указатель угла нагрузки синхронной машины и частотомер" | 1 |
Модуль "Мультиметры" | 1 |
Модуль "Вольтметры" | 1 |
Модуль "Амперметры" | 1 |
Модуль "Трехфазный однотарифный счетчик энергии для сети 100/√3 В" | 1 |
Модуль "Многофункциональный электроизмерительный прибор" | 1 |
Электромашинный агрегат с маховиком (с асинхронным двигателем, машиной переменного тока и преобразователем углового перемещения) | 1 |
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой | 3 |
Компьютерный стол | 1 |
Персональный компьютер | 1 |
Программное обеспечение | 1 |
Комплект соединительных проводов и кабелей | 1 |
Состав
Комплект лабораторных модулей:
- Модуль агрегата.
- Трехфазный источник питания.
- Возбудитель синхронной машины.
- Однофазный источник питания.
- Источник питания модели турбины.
- Трехполюсный выключатель.
- Активная нагрузка.
- Модель замыкания на землю.
- Модель линии электропередачи.
- Линейные реакторы.
- Блок ручной синхронизации.
- Реостат.
- Индуктивная нагрузка.
- Модель заземлителя с вертикальным трубчатым электродом.
- Трехфазная трансформаторная группа (2 шт.).
- Трехфазный двухобмоточный трансформатор с расщепленной обмоткой низшего напряжения.
- Модель распределительного устройства.
- Модуль ввода-вывода
- Трансформаторы тока.
- Трансформаторы напряжения.
- Измеритель напряжений и частот.
- Указатель угла нагрузки синхронной машины и частотомер.
- Мультиметры.
- Вольтметры.
- Амперметры.
- Трехфазный однотарифный счетчик энергии для сети 100/√3 В.
- Многофункциональный электроизмерительный прибор.
Учебно-методическое пособие по проведению лабораторных работ
Раздел "Электрические измерения в системах электроснабжения"- Непосредственное измерение переменного тока с помощью щитового амперметра.
- Измерение переменного тока с помощью трансформатора тока и амперметра.
- Непосредственное измерение переменного напряжения с помощью вольтметра.
- Измерение переменного напряжения с помощью трансформатора напряжения и вольтметра.
- Непосредственное измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью ваттметра.
- Измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью трансформаторов тока и ваттметра.
- Измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью трансформаторов тока, трансформаторов напряжения и ваттметра.
- Измерение активной энергии однофазного переменного тока с помощью счетчика электрической энергии.
- Измерение активной мощности трехфазного переменного тока в четырехпроводной сети с помощью однофазного счетчика электрической энергии.
- Измерение активной энергии трехфазного переменного тока в четырехпроводной сети с помощью трансформаторов тока и счетчика электрической энергии.
- Измерение активной энергии трехфазного переменного тока в трехпроводной сети с помощью трансформаторов тока, трансформаторов напряжения и счетчика электрической энергии.
- Одновременное измерение тока, напряжения, активной мощности и активной энергии в трехпроводной электрической сети.
Раздел "Оперативные переключения в распределительных устройствах"
- Переключения при включении и отключении присоединений.
- Переключения при переводе присоединений с одной системы шин на другую.
- Переключения при выводе оборудования в ремонт и при вводе его в работу после ремонта.
- Переключения при выводе в ремонт выключателя и при вводе его в работу после ремонта
