Комплект учебно-лабораторного оборудования "Основы электроники"

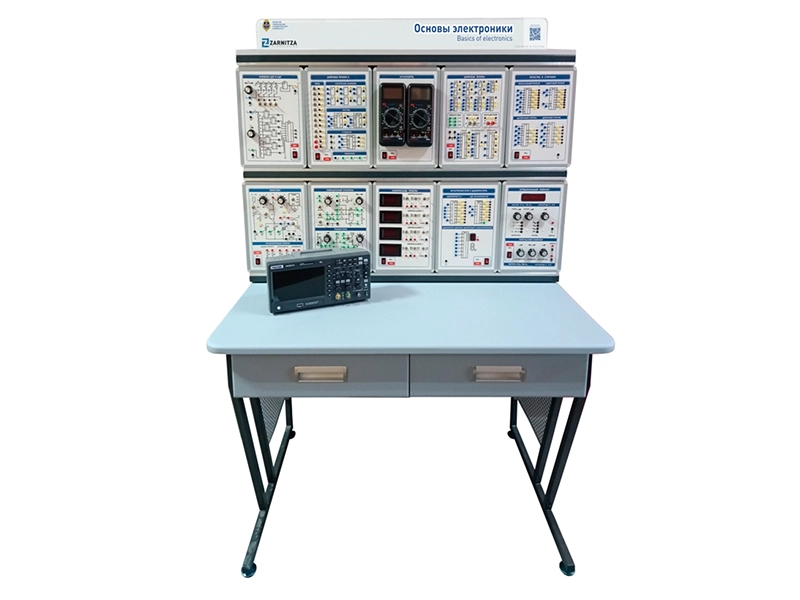

Комплект представляет собой изделие настольного исполнения с осциллографом.

Комплект учебно-лабораторного оборудования "Основы электроники" (далее – стенд) предназначен для проведения лабораторно-практических занятий по курсу "Основы электроники" и обеспечивает изучение диодов, параметрических стабилизаторов напряжения; биполярных и полевых транзисторов, транзисторных усилительных каскадов на их основе; тиристоров, симисторов, запираемых тиристоров, управляемых и неуправляемых выпрямителей, различных видов преобразователей переменного напряжения; различных схем на базе операционных усилителей: инвертирующего и неинвертирующего усилителя, интегратора, компаратора и мультивибратора; оптоэлектронных приборов; комбинационных и последовательностных цифровых интегральных микросхем; счетчиков, сумматоров, регистров, дешифраторов, мультиплексоров, а также схем аналого-цифровых и цифро-аналоговых преобразователей (АЦП и ЦАП).

Комплектация

1. Лабораторный стенд "Основы электроники".
2. Лабораторный стол с контейнером, двухуровневой и двухрядной рамой.
3. Комплект силовых кабелей и соединительных проводов.
4. Вывеска с названием стенда.
5. Паспорт изделия.
6. Руководство по эксплуатации.
7. Методические указания к проведению лабораторных работ.

Состав

Комплект лабораторных модулей:

• Источники питания.
• Функциональный генератор. Импульсный генератор.
• Измерительные приборы.
• Осциллограф (цифровой двухканальный).
• Мультиметры.
• Миллиамперметры.
• Цифровая техника.
• Цифровая техника-2.
• Операционный усилитель. Транзисторы.
• Реактивные элементы. Резисторы/Активная нагрузка. Нелинейные элементы.
• Диоды, резисторы, конденсаторы. Коннектор/Блок ввода-вывода.
• Преобразователи напряжений.
• Тиристоры/Оптоэлектронные приборы.
• Регистры и счетчики.
• Мультиплексоры и дешифраторы.
• Элементы ЦАП и АЦП.

Учебно-методическое пособие по проведению лабораторных работ

Раздел "Основы электроники"

1. Исследование диодов:

• Исследование выпрямительного диода.
• Исследование однополупериодного выпрямителя на полупроводниковом диоде.
• Исследование диода Шоттки.
• Исследование стабилитрона.
• Исследование параметрического стабилизатора напряжения.

2. Исследование биполярного транзистора и усилительного каскада на биполярном транзисторе:

• Исследование характеристик биполярного транзистора.
• Исследование усилительного каскада на биполярном транзисторе в режиме класса А.
• Исследование усилительного каскада на биполярном транзисторе в режиме класса В.
• Исследование работы транзистора в ключевом режиме (класс Д).

3. Исследование полевого транзистора и транзисторного усилительного каскада:

• Исследование характеристик полевого транзистора.
• Исследование усилительного каскада на полевом транзисторе.
• Исследование работы полевого транзистора в ключевом режиме.

4. Исследование аналоговых электронных устройств на операционном усилителе:

• Исследование инвертирующего усилителя.
• Исследование неинвертирующего усилителя.
• Исследование активного фильтра нижних частот.
• Исследование инвертирующего интегратора.
• Исследование компаратора.

5. Исследование мультивибратора на операционном усилителе:

• Исследование симметричного мультивибратора.
• Исследование несимметричного мультивибратора.

6. Исследование логических элементов на интегральных микросхемах:

• Исследование базового логического элемента И-НЕ.
• Исследование логического элемента ИЛИ-НЕ.
• Исследование логического элемента И.
• Исследование логического элемента НЕ.
• Исследование логического элемента ИЛИ.
• Исследование логического элемента Исключающее ИЛИ.

7. Исследование триггеров и счетчиков на интегральных микросхемах:

• Исследование JK-триггера.
• Исследование двоичного четырехразрядного счетчика.

8. Исследование тиристоров.
9. Исследование однополупериодного управляемого выпрямителя.
10. Однофазный выпрямитель и сглаживающие фильтры:

• Исследование работы однофазного выпрямителя в режиме холостого хода.
• Исследование работы выпрямителя без сглаживающих фильтров.
• Исследование влияния на выпрямленное напряжение сглаживающих фильтров (емкостного, индуктивного и индуктивно-емкостного).

11. Исследование трехфазных схем выпрямления:

• Трехфазный выпрямитель с нулевым выводом.
• Трехфазный мостовой выпрямитель (схема Ларионова).

12. Исследование самовосстанавливающегося предохранителя.
13. Исследование тиристоров различных типов.
14. Исследование оптоэлектронных приборов: оптотранзистора, диодной оптопары и оптотиристора.
15. Исследование преобразователей – регуляторов постоянного напряжения с широтно-импульсным управлением (понижающего, повышающего и инвертирующего):

• Исследование понижающего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.
• Исследование повышающего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.
• Исследование инвертирующего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.

16. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
17. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
18. Изучение принципов работы и построения ЦАП и АЦП.
19. Изучение цап на основе матрицы R-2R.
20. Изучение работы схемы последовательного преобразования "Цифра-Аналог-Цифра".

Раздел "Исследование комбинационных цифровых интегральных микросхем"

21. Изучение основных и базовых логических элементов.
22. Изучение сумматоров.
23. Изучение мультиплексоров.
24. Изучение дешифраторов.

Раздел "Исследование последовательностных схем"

25. Изучение триггеров.
26. Изучение счетчиков.
27.Изучение регистров.
