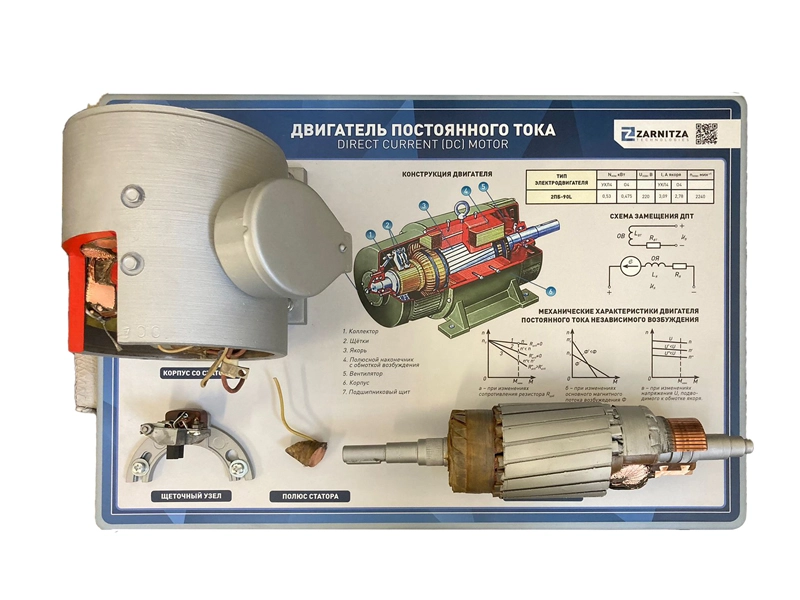

Разрезная модель "Двигатель постоянного тока"

Модель представляет собой основание с закрепленными натуральными функциональными элементами типового двигателя постоянного тока с выполненными разрезами:

• корпус в сборе со статором с выполненным разрезом;
• ротор на валу в сборе с выполненным разрезом;
• полюс статора;
• щеточный узел.

На лицевой панели основания нанесено полноцветное изображение конструкции двигателя постоянного тока.

Разрезная модель предназначена для наглядного представления об устройстве двигателя постоянного тока, обеспечивающая визуальное ознакомление с его конструкцией.
На лицевой панели изображение конструкции двигателя постоянного тока, размещены таблицы и графики с характеристиками изучаемого двигателя, схема замещения двигателя постоянного тока независимого возбуждения и график режимов работы двигателя.

Комплектация

1. Разрезная модель двигателя постоянного тока
2. Паспорт изделия
