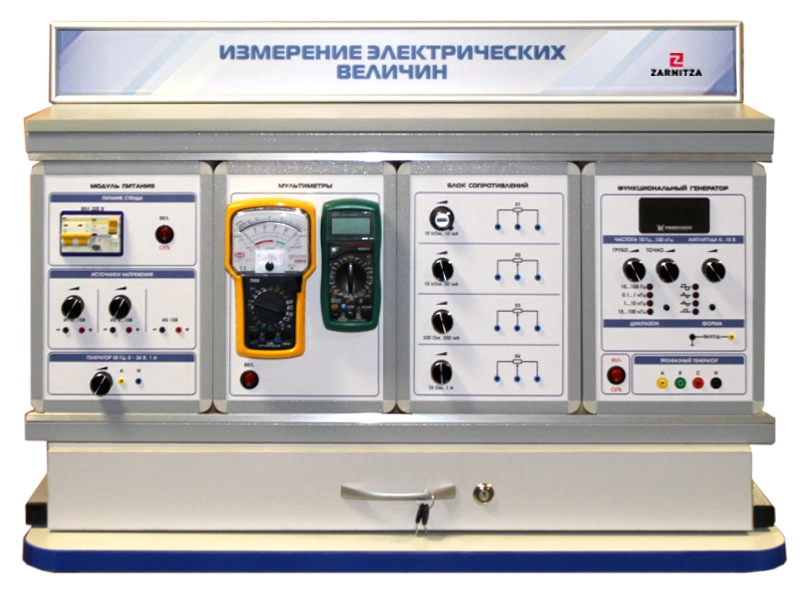

Комплект учебно-лабораторного оборудования "Измерение электрических величин"
Комплект учебно-лабораторного оборудования (модульного типа) настольного, ручного исполнения "Измерение электрических величин" предназначен для выполнения лабораторных работ для изучения методов измерения различных параметров электрических цепей (прямые и косвенные измерения тока и напряжения, прямые и косвенные измерения мощностей), а также приборов, необходимых для данных измерений.
Базовая комплектация:
Модуль "Модуль питания" | 1 |
Модуль "Мультиметры" | 1 |
Модуль "Блок сопротивлений" | 1 |
Модуль "Функциональный генератор" | 1 |
Одноуровневая рама с контейнером | 1 |
Магазин сопротивлений ITC8 | 1 |
Комплект соединительных проводов и кабелей | 1 |
Целью данного практикума является проведение занятий по курсу "Электрические измерения". Данное оборудование может применяться для обучения в образовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по теме "Измерение электрических величин".
Комплектация
- Комплект учебно-лабораторного оборудования "Измерение электрических величин".
- Одноуровневая рама с контейнером.
- Магазин сопротивлений ITC8.
- Комплект соединительных проводов и кабелей.
- Сетевой фильтр.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания для проведения лабораторных работ.
Состав
Комплект лабораторных модулей:- Модуль питания.
- Модуль "Мультиметры".
- Модуль "Блок сопротивлений".
- Модуль "Функциональный генератор".
Учебно-методическое пособие по проведению лабораторных работ
- Прямые измерения напряжения и тока аналоговыми и цифровыми приборами.
- Косвенные измерения напряжения и тока.
- Расширение пределов измерения вольтметров и амперметров с помощью добавочных шунтов .
- Поверка аналоговых амперметра и вольтметра и определение погрешности измерений, обусловленных влиянием приборов.
- Оценка величины сопротивления аналоговых и цифровых приборов.
- Измерение ЭДС источника с высоким внутренним сопротивлением компенсационным методом.
- Измерения в цепях переменного тока.
- Прямые измерения синусоидальных напряжения и тока.
- Оценка верхней границы частотного диапазона измерительных приборов.
- Измерение мощности в цепи постоянного тока.
- Косвенное измерение мощности методом амперметра и вольтметра.
- Определение методической погрешности измерений мощности, обусловленной влиянием приборов.
- Выбор оптимальной схемы подключения приборов с целью минимизации методической погрешности измерений мощности.
- Измерение электрического сопротивления в цепях постоянного тока.
- Прямое измерение электрического сопротивления аналоговым и цифровым мультиметрами.
- Косвенное измерение электрического сопротивления методом амперметра и вольтметра.
- Определение методической погрешности измерения электрического сопротивления, обусловленной влиянием приборов.
- Сборка и испытание мостовой схемы измерения электрического сопротивления.
- Измерение электрического сопротивления равноплечим и неравноплечим уравновешенными мостами.
- Измерение электрического сопротивления методом замещения.
