Цифровой RLC тестер Tonghui TH2832
Технические характеристики Tonghui TH2832
| Режимы измерения | автоматический / ручной |
| Скорость измерения | быстрая - 13 мс средняя - 90 мс медленная - 370 мс |
| Режим триггера | внешний, внутренний, ручной, от шины |
| Эквивалентная схема | последовательная, параллельная |
| Точность | LCRZ: 0,05% DCR: 0,1% |
| Выходной импеданс | 30 Ом, 100 Ом |
| Среднее время | 1 - 255 |
| Технические параметры измерений | |
| Тестируемая частота | 20 Гц - 200 кГц |
| Тестируемый уровень AC | 10 мВ - 2 В rms / 100 мкА - 20 мА rms разрешение: 10 мВ / 0,1 мА точность: 10% + 2 мВ Постоянный уровень (ALL ON): 20 мВ - 1 В rms / 200 мкА - 10 мА rms разрешение: 10 мВ / 0,1 мА точность: 10% + 2 мВ |
| Тестируемый уровень DCR | 50 мВ - 2 В DC разрешение: 0,5 мВ точность: 10% + 20 мкА (ALC ON), 6% + 20 мкА (ALC OFF) |
| Источник смещения постоянного тока | 0 В - ± 5 В / 0 мА - ± 50 мА разрешение: 0,5 мВ / 0,5 мкА точность: 1% |
| Диапазоны измерений | |
| Диапазон измерения индуктивности (L) | 0,00001 мкГн - 99,9999 кГн |
| Диапазон измерения емкости (C) | 0,00001 пФ - 9,99999 Ф |
| Диапазон измерения сопротивления (|Z|, X, R, DCR) | 0,00001 Ом - 99,9999 МОм |
| Диапазон измерения проводимости (|Y|, G, B) | 0,00001 мкс - 99,9999 с |
| Диапазон измерения тангенса угла потерь (D) | 0,00001 - 9,99999 |
| Диапазон измерения добротности (Q) | 0,00001 - 99999,9 |
| Диапазон измерения фазового сдвига между током и напряжением (θ) | -179,99° - 179,99° / -3,14159 - 3,14159 |
| Диапазон относительных измерений (Δ%) | -999,999% - 999,999% |
| Калибровка и математические функции | |
| Функция калибровки | открытая, закрытая, на нагрузке |
| Математические операции | Δ, Δ% |
| Функции компаратора | |
| Функция компаратора | 10 ячеек сортировки, BIN1 - BIN9, NG, AUX счетчик ячеек выход PASS/FAIL на передней панели, LED индикатор |
| Память и интерфейсы | |
| Внутренняя память | 100 ячеек для файлов установок LCRZ 201 результат измерения |
| Внешняя USB память | GIF файлы CSV файлы |
| Список развертки | 10 страниц параметры: частота, AC напряжение / ток, внутренний / внешний источник смещения |
| Общие характеристики | |
| Дисплей | 4.3-дюйма TFT LCD, разрешение 480x272 |
| Питание | 198 - 242 В, 47 - 63 Гц |
| Потребляемая мощность | 80 Вт |
| Интерфейс передачи данных | USB, RS-232C, HANDLER |
| Рабочая температура | от 0°C до 40 °C |
| Влажность | ≤ 75% RH |
| Габариты | 335 х 215 х 88 мм |
| Вес нетто | 3,6 кг |
| Вес брутто | 6,75 кг |

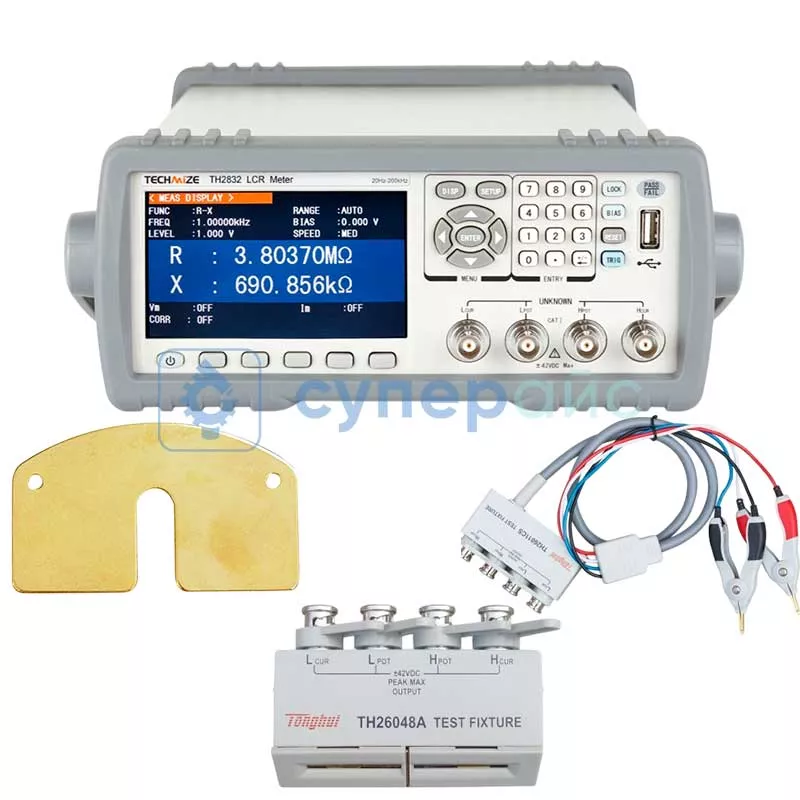

| Комплектация | лабораторный измеритель LCR Tonghui TH2832 – 1 шт калибровочная пластина – 1 шт щупы с зажимами Кельвина – 1 комплект 4-контактный зажим – 1 шт |
Лабораторный LCR тестер Tonghui TH2832
Цифровой тестер lcr Tonghui TH2832 — это высокоточный прибор, который предназначен для тестирования транзисторов и других компонентов. Этот тестер транзисторов lcr помогает пользователям измерять параметры для проверки радиодеталей. Высокая точность измерений даёт надежность получаемых данных. Можно детально анализировать характеристики компонентов. Поддерживается тестируемая частота 20 Гц - 200 кГц. Измерения возможны в автоматическом и ручном режимах. Интуитивно понятный интерфейс помогает легко освоить и использовать прибор даже людям без специальных знаний. Пользователи смогут быстро и просто переключаться между режимами и функциями, что экономит время в процессе работы. Дисплей устройства воспроизводит четкое разборчивое изображение результатов измерений, что помогает легко интерпретировать данные, принимать обоснованные решения на основе полученных показателей. TH2832 — это надежный инструмент, который найдет применение как в профессиональной среде, так и в домашнем использовании, предоставляя пользователю необходимые функции для работы.
Область применения устройства включает электронику, ремонт бытовой техники, а также обслуживание автомобилей. Модель выступает полезным инструментом для инженеров, занимающихся разработкой и тестированием электронных схем, а также для студентов, изучающих электронику. Прибор будет полезен при профессиональной диагностике оборудования, предоставляя точные параметры для анализа, а также устранения неполадок.
Обзорная таблица измерителей LCR Tonghui
| Характеристики | TH2817B+ | TH2817C+ | TH2830 | TH2832 |
| Режимы измерения | автоматический / ручной | 10 параметров на выбор | автоматический / ручной | |
| Тестируемая частота | 50 Гц - 100 кГц | 20 Гц - 200 кГц | ||
| Выходное сопротивление | 10 Ом, 100 Ом | 30 Ом, 100 Ом | ||
| Точность измерения частоты | ± 0,1 % | LCRZ: 0,05% DCR: 0,1% | ||
| Скорость тестирования | быстрая - 19 мс средняя - 83 мс медленная - 333 мс | быстрая - 9 мс средняя - 67 мс медленная - 187 мс | быстрая - 13 мс средняя - 90 мс медленная - 370 мс | |
| Параметры тестирования | L, C, R, |Z|, D, Q,Ө | L, C, R, |Z|, D, Q, X, Өd, Өr, Vm, Im, △% | L, C, R, |Z|, D, Q,Ө, Δ% | |
| Дисплей | 4.3-дюйма TFT LCD, разрешение 480x272 | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
