Осциллограф портативный цифровой Micsig TO3004
Технические характеристики Micsig TO3004
| Серия | TO |
| Количество каналов | 4 |
| Полоса пропускания | 300 МГц |
| Время нарастания фронта импульса | ≤ 1,16 нс |
| Максимальная частота дискретизации в реальном времени | 2 ГВыб/с |
| Максимальная глубина записи | 220 Мб |
| Максимальная скорость захвата сигнала | 300 000 осц/сек |
| Разрешение по вертикали | 8 бит |
| Ограничение полосы пропускания | 30 Гц, высокие частоты до 300 МГц низкие частоты |
| Функция сегментированного хранилища | есть, захват до 10 000 осциллограмм |
| Входной импеданс | 1 МОм 50 Ом |
| Диапазон задержки запуска | 1 нс/дел - 1000 с/дел |
| Типы триггеров | по краю, ширине импульса, логике, N-й фронт, короткий импульс, наклон, тайм-аут, видео |

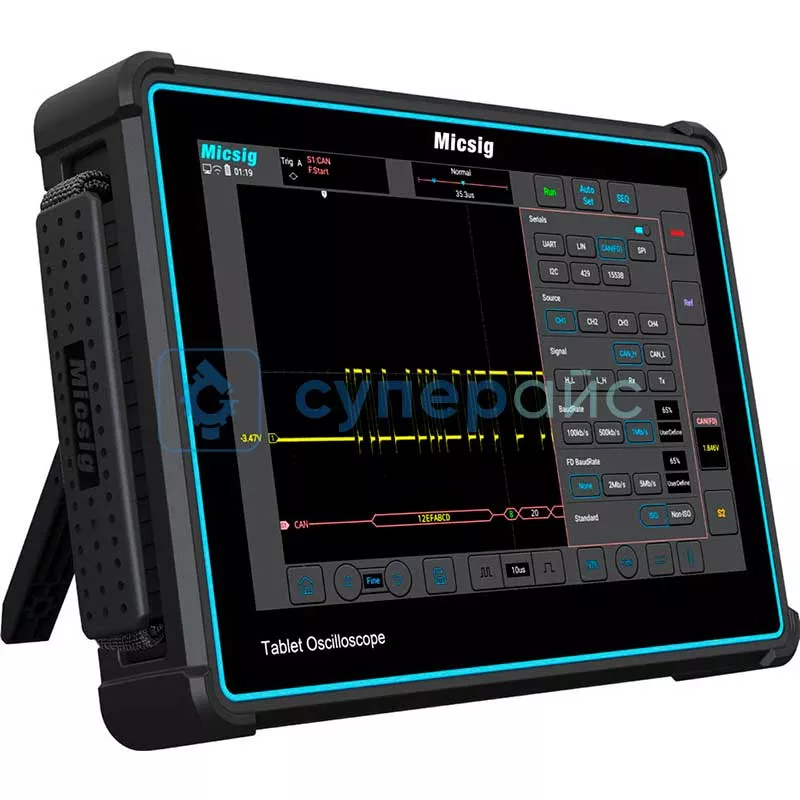

| Декодирование шины | UART, CAN, CAN FD, LIN, SPI, I²C, ARINC429, 1553B |
| Математические функции | Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin( ), arccos(), arctan() |
| Общие характеристики | |
| Дисплей | ЖК-дисплей, разрешение 1280 x 800 точек |
| Диагональ дисплея | 10,1 дюйм |
| Способ управления устройством | сенсорный экран |

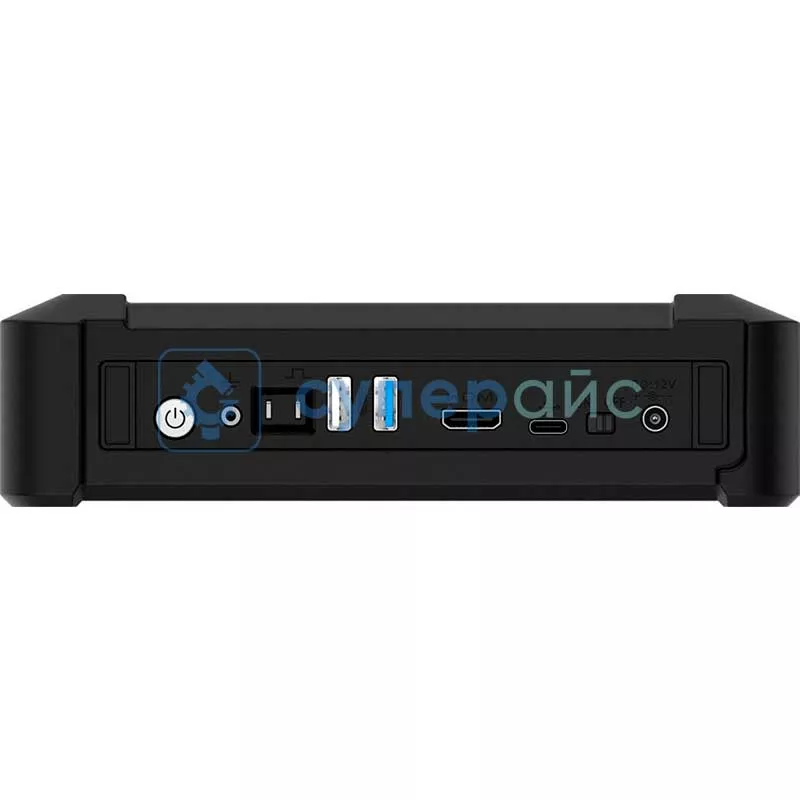

| Интерфейс передачи данных | Wi-Fi, USB 3.0/2.0 Host, USB type-C, заземление, HDMI, триггерный выход |
| Поддержка мобильных операционных систем | android, iOS |
| Встроенная память | 32 ГБ |
| Питание | литий-ионный аккумулятор, 7,4 В, 7500 мАч |
| Время активной работы от батареи | 2 часа |
| Габариты | 265 х 192 х 50 мм |
| Вес нетто | 1,9 кг |
| Вес брутто | 3 кг |
| Комплектация | осциллограф Micsig TO3004 - 1 шт щупы - 4 шт кабель питания - 1 шт адаптер питания - 1 шт |
| Совместимость | Кейс для осциллографа Micsig MS-SC-1 Сумка для осциллографа Micsig Oscilloscope Handbag Чемодан для осциллографа Micsig MS-SC-2 Токовый пробник AC/DC Micsig CP2100A Высоковольтный дифференциальный пробник Micsig DP10007 Дифференциальный пробник Micsig DP10013 Токовый пробник Micsig CP1003B Пробник осциллографический Micsig MDP702 Пробник Micsig MDP701 Осциллографический пробник Micsig MDP1502 Активный пробник для осциллографа Micsig MDP1501 Высоковольтный дифференциальный пробник Micsig MDP3002 Пробник для осциллографа Micsig MDP3001 Токовый пробник Micsig CP503B Преобразователь для осциллографа Micsig MDP700 Осциллографический пробник Micsig MDP1500 Высоковольтный дифференциальный пробник Micsig MDP3000 Активный пробник для осциллографа Micsig MOIP02P Дифференциальный пробник Micsig MOIP01P |
Осциллограф Micsig TO3004
Высокотехнологичный осциллограф с протоколами декодирования Micsig TO3004 — надёжный помощник в лаборатории или на выездных задачах. Понятный интерфейс осциллографа позволяет быстро освоить все его функции начинающему пользователю. Это экономит время на обучение и делает работу продуктивнее.
Передовые технологии для точных измерений
Это надёжный инструмент для инженеров и электронщиков, которым необходима высокоточная диагностика электрических сигналов. Продуманная конструкция и функциональные возможности делают его универсальным помощником при анализе или отладке различных электронных устройств или радиоэлектроники.
Преимущества модели:
- Разнообразные триггеры позволяют точно настраивать условия срабатывания осциллографа, что помогает выделять и анализировать интересующие сигналы даже в самых сложных ситуациях.

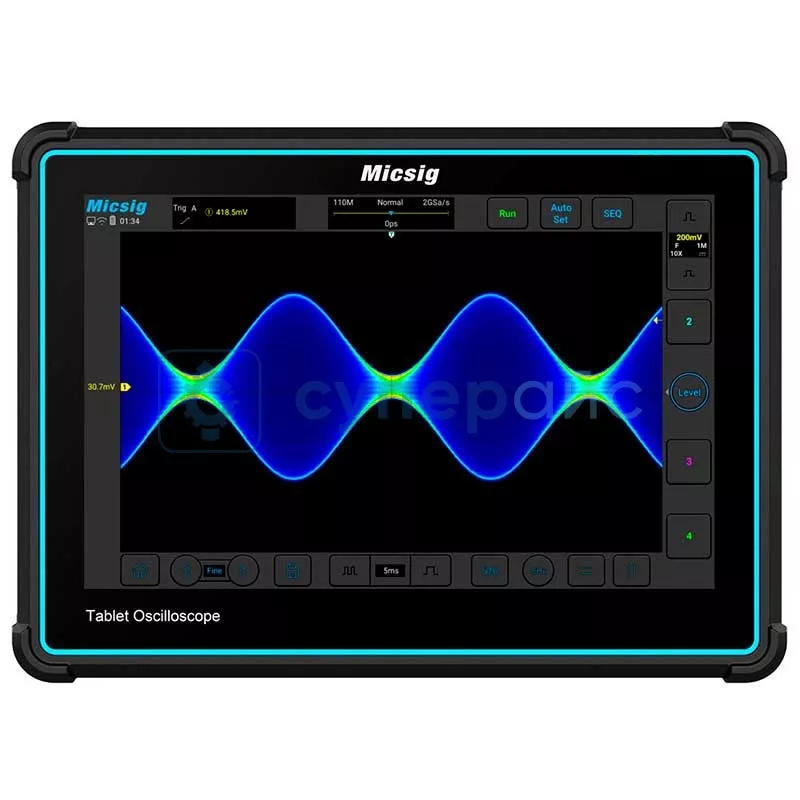

- Большой 10,1-дюймовый цветной экран высокого разрешения предоставляет чёткое и наглядное отображение данных. С ним легко анализировать информацию и управлять настройками прибора благодаря сенсорному интерфейсу.
- С четырьмя каналами он предоставляет обширные возможности для одновременного анализа нескольких сигналов. Кроме того, наличие различных протоколов декодирования упрощает исследования и даёт полную информацию о сигналах.
- Встроенное хранилище ёмкостью 32 Гб позволяет сохранять большое количество информации для последующего анализа.
- Компактная конструкция делает прибор решением для работы в любых условиях. Выполняется высокоточные измерения в лабораторных условиях или на выезде.
Портативный цифровой осциллограф Micsig TO3004 — это инструмент, в котором технологичность объединена с удобством использования, большим количеством каналов и функциональностью. Любые исследовательские или инженерные задачи становятся простыми с этим прибором — он поможет провести точный анализ сигналов и добиться желаемых результатов.
Обзорная таблица осциллографов Micsig серии TO
| Характеристики | TO1004 | TO2002 | TO2004 | TO3004 |
| Полоса пропускания, МГц | 100 | 200 | 200 | 300 |
| Количество аналоговых каналов | 4 | 2 | 4 | 4 |
| Количество цифровых каналов | нет | |||
| Частота дискретизации на канал, ГВыб/с | 1 | 1 | 2 | 2 |
| Глубина памяти на канал | 110 Мб | 110 Мб | 220 Мб | 220 Мб |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Дисплей | 1280 x 800 | |||
| Интерфейс передачи данных | USB/ USB type C/ HDMI/ Wi-Fi | USB/ USB type C/ HDMI/ Wi-Fi | USB/ USB type C/ HDMI/ Wi-Fi | USB/ USB type C/ HDMI/ Wi-Fi/ AUX (TrigOut/PassFail) |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
