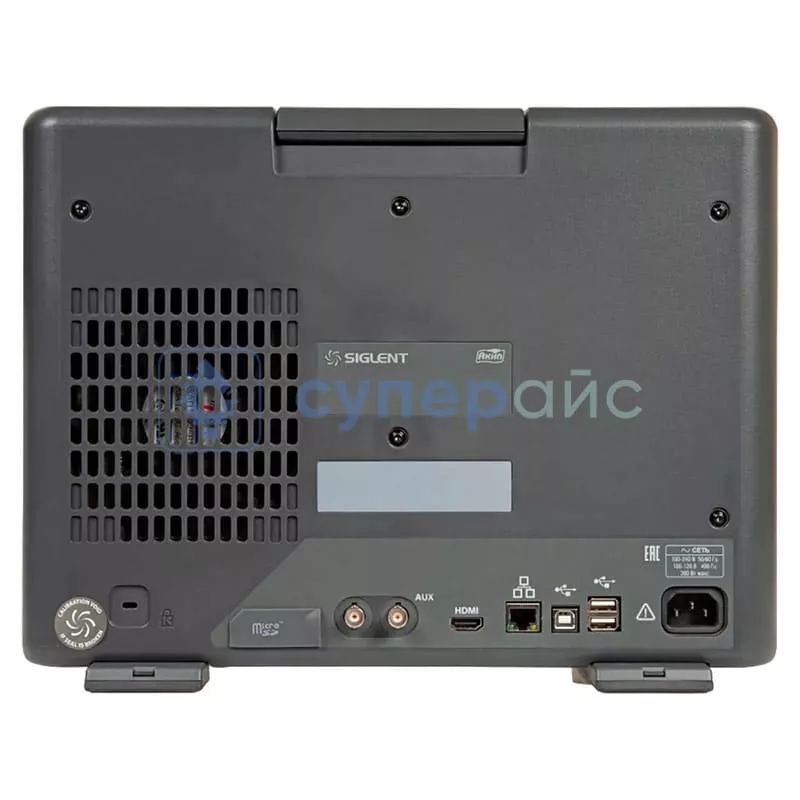

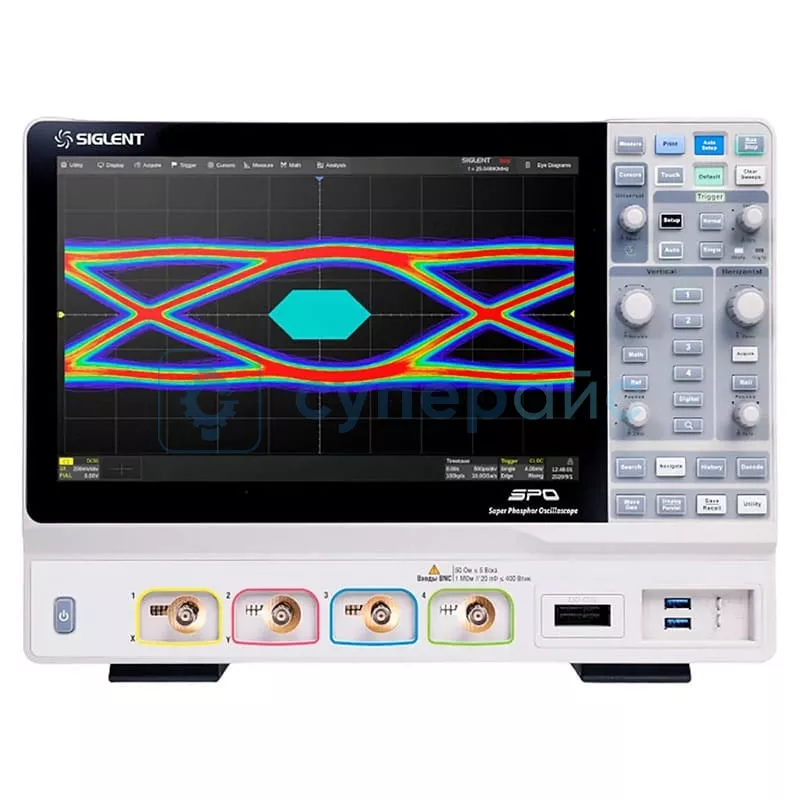

Высокочастотный осциллограф Siglent SDS6104 H10 Pro
0
3 108 324 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
30.03.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики Siglent SDS6104 H10 Pro
| Количество каналов | 4 |
| Цифровые каналы | 16, частота дискретизации 500 Мвыб / с, глубина хранения 12,5 Мвыб / канал |
| Полоса пропускания | 1000 МГц |
| Частота дискретизации | 5 Гвыб / с (чередующийся режим), 2,5 Гвыб / с (режим без чередования) |
| Глубина памяти (макс.) | 250 Мбит / с |
| Типы триггеров | фронт, наклон, ширина импульса, окно, рант, интервал, тайм-аут, шаблон, видео, фронт помещения, N-й фронт, задержка, время установки/удержания, последовательный триггер |
| Скорость захвата волны | 170 000 wfm / s (нормальный режим), 750 000 wfm / s (последовательный режим) |
| Декодирование сигналов шин | стандарт: I2C, SPI, UART, CAN, LIN опционально: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (только декодирование), ARINC429 (только декодирование) |
| Интеллектуальный запуск | есть |
| Последовательный запуск и декодер шины | есть |
| Режим сегментированного сбора данных (последовательности) | есть |
| Функция записи истории формы сигнала | есть |
| Автоматические измерения | поддерживая статистику измерений, измерение стробирования, математическое измерение, измерение истории и измерение опорного значения |
| Поддерживает гистограмму, график траектории и статистику графика трендов измеренных параметров | есть |
| 4 независимых операции с сигналами | есть |
| Встроенный веб-сервер поддерживает удаленное управление через порт LAN | есть |
| Разнообразие расширенных функций анализа и обработки данных | поиск и навигация, высокоскоростное тестирование по маске, гистограммы сигналов, графики Боде, анализ источника питания (опция), счетчики, анализ глазковых диаграмм и анализ джиттера (опция) и т. д. |
| Генератор сигналов произвольной формы 25 МГц (опция) | есть |
| Встроенный веб-сервер поддерживает управление прибором через вебстраницы | есть |
| Поддерживает расширенные команды дистанционного управления SCPI | есть |
| Сбор данных (аналоговый канал) | |
| Частота дискретизации в реальном времени | 5 Гвыб / с (чередующийся режим), 2,5 Гвыб / с (режим без чередования) |
| Глубина хранения | 250 Мбит / канал (режим с чередованием), 125 Мбит / канал (режим без чередования) |
| Скорость захвата сигнала | нормальный режим: до 170 000 осциллограмм / с последовательный режим: до 750 000 осциллограмм / с |
| Уровень интенсивности сигнала | 256 |
| Точность смещения | ±(1,5%*смещение+1,5%*полная шкала+1 мВ) |
| Обнаружение пиков | минимальная обнаруживаемая длительность импульса 400 пс |
| Среднее время | 4, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 |
| Повышенное разрешение (ERES) | биты расширения: 0,5, 1, 1,5, 2, 2,5, 3, 3,5, 4 бита |
| Последовательный режим | максимум 80 000 кадров, минимальный интервал между двумя триггерами = 1,3 мкс |
| Режим истории | максимум 80 000 кадров |
| Метод интерполяции | sinx/x, x |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | 1000 МГц |
| Время нарастания | 0,45 нс |
| Вертикальный разрешение | 10 бит |
| Эффективное количество цифр (ENOB) | 7,6 бит |
| Диапазон вертикального масштаба | 8 квадратов |
| Вертикальная передача (передаточное число зонда 1X) | 1 МОм: 0,5 мВ/дел – 10 В/дел; 50 Ом: 0,5 мВ/дел – 1 В/дел |
| Точность усиления постоянного тока | 12 бит: 0,5 мВ/дел ~ 4,95 мВ/дел: ±1,5 %; 5 мВ/дел ~ 10 В/дел: максимум ±1,0 %, типичное значение ±0,5 %; 10 бит: 0,5 мВ/дел ~ 4,95 мВ/дел: ±1,5 %; 5 мВ/дел ~ 10 В/дел: максимум ±1,5 %, типичное значение ±0,5 % |
| Точность смещения постоянного тока | ± (1 % настройки смещения постоянного тока + 0,5 % полной шкалы + 0,02 % максимального смещения постоянного тока + 1 мВ) |
| Диапазон смещения (коэффициент датчика 1X) | 1 МОм: 0,5 мВ/дел ~ 5 мВ/дел: ±1,6 В; 5,1 мВ/дел ~ 10 мВ/дел: ±4 В; 10,2 мВ/дел ~ 20 мВ/дел: ±8 В; ±16 В; 102 мВ/дел ~ 200 мВ/дел: ± 80 В; 205 мВ/дел ~ 1 В/дел: ±160 В; 1,02 В/дел ~ 10 В/дел: ±400 В; 50 Ом: 0,5 мВ/дел ~ 5 мВ/дел: ±1,6 В; 5,1 мВ/дел ~ 10 мВ/дел: ±4 В; 10,2 мВ/дел ~ 20 мВ/дел: ±8 В; ±10 В |
| Ограничение пропускной способности | 20 МГц ± 20 %, 200 МГц ± 20 % |
| Частота среза связи по переменному току (-3 дБ) | 6 Гц (тип.) |
| Перерегулирование (100 мВ/дел.) шестерня, быстрый край 150 пс, @50 Ом, типичное значение) | 18 % |
| Входная связь | постоянный ток, переменный ток, земля |
| Входное сопротивление | (1 МОм±2%) || (15 пФ±3пФ), 50 Ом: 50 Ом ± 1% |
| Максимальное входное напряжение | 1 МОм ≤ 400 В (постоянный + переменный ток), постоянный ток ~ 10 кГц 50 Ом ≤ 5 В (среднеквадратичное значение), ±10 В пиковое |
| SFDR (ложная свободная динамика) | ≥ 45 дБн |
| Изоляция канала | 60 дБ до 200 МГц, 50 дБ до 1000 МГц |
| Коэффициент ослабления пробника | 1X, 10X, 100X, по индивидуальному заказу |
| Горизонтальная система | |
| Шкала времени | 0,2 нс/дел ~ 1000 с/дел |
| Диапазон горизонтального масштаба | 10 квадратов |
| Режим отображения | YT, XY,Roll |
| Режим качения | ≥ 50 мс/дел |
| Перекос канала | < 100 пс |
| Точность временной базы | начальная точность ± 2 ppm (0~50℃); ± 0,5 ppm скорость старения в течение 1 года; ± 3 ppm скорость старения в течение 20 лет |
| Параметры триггера | |
| Режим | авто, нормальный, одиночный |
| Уровень | внутренний: ± 4,5 дел от центра экрана внешний: ± 0,61 В внешний/5: ± 3,05 В |
| Диапазон удержания | по времени: 8 нс ~ 30 с (шаг 8 нс) |
| Точность (типичная) | внутренний: ± 0,2 дел. внешний: ± 0,3 дел. |
| Входное напряжение внешнего триггера | 1 МОм ≤ 42 Впик 50 Ом ≤ 5 В (среднеквадратичное значение) |
| Режим соединения | С1~С8: связь по постоянному току: пропускает все компоненты сигнала связь по переменному току AC: подавляет постоянную составляющую сигнала, подавляет низкочастотные сигналы частотой менее 15 Гц низкочастотное подавление LFRJ: подавляет низкочастотные сигналы менее 2,4 МГц подавление высоких частот HFRJ: подавляет высокочастотные сигналы с частотой выше 1,3 МГц шумоподавление Noise RJ: увеличивает диапазон гистерезиса запуска и подавляет ложные срабатывания, вызванные шумом EXT DC: передает все компоненты сигнала AC: подавляет постоянную составляющую сигнала, подавляет низкочастотные сигналы менее 15 Гц. LFRJ: подавляет низкочастотные сигналы менее 2,5 МГц HFRJ: подавляет высокочастотные сигналы выше 1,3 МГц |
| Точность уровня срабатывания (тип.) | C1〜C8: ± 0,2 дел. ВНЕШНИЙ: ± 0,3 дел. |
| Триггерный джиттер | C1〜C8: < 100 пс пик-пик ВНЕШНИЙ: < 200 пср.кв. |
| Смещение триггера | предварительный триггер: 0 ~ 100% глубины памяти триггер задержки: 0 ~ 10000 дел. |
| Триггерный джиттер | C1〜C8: < 100 пс пик-пик ВНЕШНИЙ: < 200 пср.кв. |
| Краевой триггер | |
| Уклон | нарастающий фронт, спадающий фронт, чередующийся |
| Источник | C1~C8 / EXT / (EXT/5) / линия переменного тока / D0~D15 |
| Триггер уклона | |
| Уклон | нарастающий фронт, спадающий фронт |
| Ограничения | меньше, больше, в пределах диапазона, вне диапазона |
| Источник | C1~C8 |
| Временной диапазон | 2нс ~ 20с, разрешение 1 нс |
| Триггер по ширине импульса | |
| Источник | С1~С8/Д0~Д15 |
| Полярность | ширина положительного импульса, ширина отрицательного импульса |
| Ограничения | меньше, больше, в пределах диапазона, вне диапазона |
| Временной диапазон | 2нс ~ 20с, разрешение 1 нс |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский |
| Источник | С1 - С8 |
| Синхронизировать | любой |
| Оконный триггер | |
| Тип окна | абсолютный, относительный |
| Источник | С1 - С8 |
| Интервальный триггер | |
| Край триггера | нарастающий фронт, спадающий фронт |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | С1~С8/Д0~Д15 |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер тайм-аут | |
| Тип тайм-аута | край, штат |
| Источник | С1~С8/Д0~Д15 |
| Уклон | нарастающий фронт, спадающий фронт |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Мелкий триггер | |
| Полярность | положительный, отрицательный |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | С1 ~ С8 |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер шаблона | |
| Настройка шаблона | недействительный, низкий, высокий |
| Логика | и, или, не-и, ни |
| Источник | С1~С8/Д0~Д15 |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Квалифицированный триггер | |
| Тип | уровень, уровень и ограниченный по времени, край, край и ограниченный по времени |
| Источник | С1~С8/Д0~Д15 |
| Триггер N-ого края | |
| Уклон | подъем, падение |
| Источник | С1~С8/Д0~Д15 |
| Счетчик | 1 ~ 65535 |
| Временной диапазон | 8 нс ~ 20 с |
| Разрешение | 1 нс |
| Задержка срабатывания триггера | |
| Источник А | С1~С8/Д0~Д15 |
| Источник Б | С1~С8/Д0~Д15 |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Уклон | подъем, падение |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер I2C | |
| Источник | С1~С8/Д0~Д15 |
| Сигнал | SDA / SCL |
| Адрес | от 1 до 7 строк |
| SPI-триггер | |
| Сигнал | CLK, MISO, MOSI, CS |
| Источник | С1~С8/Д0~Д15 |
| Выбор края | подъем, падение |
| Выбор чипа | активный высокий, активный низкий, тайм-аут часов |
| Порядок бит | младший бит, старший бит |
| Триггер UART | |
| Сигнал | RX / TX |
| Источник | С1~С8/Д0~Д15 |
| Ширина данных | 5-бит, 6-бит, 7-бит, 8-бит |
| Паритет | нет, нечетные цифры, четные цифры, 1 четность, 0 четность |
| Стоп-бит | 1-битный, 1,5-битный, 2-битный |
| Порядок бит | младший бит, старший бит |
| CAN-триггер | |
| Источник | все каналы / Д0 ~ Д15 |
| Триггер LIN | |
| Версия | 1.3, 2.0 |
| Источник | С1~С8/Д0~Д15 |
| Скорость передачи данных | 600 бит/с, 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, пользовательский |
| CAN-FD триггер (опциональное) | |
| Источник | С1~С8/Д0~Д15 |
| Номинальная скорость передачи данных | 10 кбит/с, 25 кбит/с, 50 кбит/с, 100 кбит/с, 250 кбит/с, 1 Мбит/с, пользовательский |
| Скорость передачи данных | 500 кбит/с, 1 Мбит/с, 2 Мбит/с, 5 Мбит/с, 8 Мбит/с, 10 Мбит/с, пользовательский |
| FlexRay (опциональное) | |
| Источник | С1~С8/Д0~Д15 |
| Скорость передачи данных | 2,5 Мбит/с, 5 Мбит/с, 10 Мбит/с, пользовательский |
| I2S (опциональное) | |
| Источник | С1~С8/Д0~Д15 |
| Сигнал | BCLK, WS, DATA |
| Аудио вариант | Audio-I2S, Audio-LJ, Audio-RJ |
| Стартовые биты | 0 ~ 31 |
| Биты данных | 1 ~ 32 |
| MIL-STD-1553B (опциональное) | |
| Источник | С1~С8 |
| SENT (опциональное) | |
| Источник | С1~С8 |
| Macnhester (опциональное) | |
| Источник | С1~С8 |
| Скорость передачи данных | 500 бит/с ~ 5 Мбит/с |
| ARINC429 (опциональное) | |
| Источник | С1~С8 |
| Скорость передачи данных | 12,5 кбит/с~100 кбит/с, допуск 1%~20% |
| Формат слов | L/SDI/D/SSM, L/D/SSM, L/D |
| Система измерения | |
| Источник | C1~C8, D0~D15, Z1~Z8, F1~F4, M1~M4, ссылка, история |
| Режим | простой, продвинутый |
| Диапазон | экран, стробирование |
| Вертикальная | Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger |
| Горизонтальная | Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter |
| Разнообразный | +Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope |
| Задержка | Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, Tsu@R, Tsu@F, Th@R, Th@F |
| Статистика | текущее значение, среднее значение, минимальное значение, максимальное значение, стандартное отклонение, количество статистических данных, гистограмма, график тренда, график траектории |
| Статистика подсчета | неограниченно, 1 ~ 1024 |
| Статистика подсчета в одном кадре | до 65 000 |
| Анализатор | |
| Источник | C1~C8, история |
| Режим | край, наклон, ширина импульса, интервал, короткий интервал |
| Навигация | |
| Тип | поиск события, времени, истории кадра |
| Тест на маску | |
| Источник | С1~С8, Z1~Z8 |
| Создание маски | авто (создать маску), настраиваемый (редактор масок) |
| DVM | |
| Источник | все каналы |
| Режим | DC mean, DC RMS, AC RMS, Peak-peak, Amplitude |
| Сюжет | Bar, Histogram, Trend |
| Скорость ворот | 20 мс |
| График Боде | |
| Источник | С1~С4 |
| Тип сканирования | простая, переменная амплитуда |
| Частота | режим: линейный, логарифмический диапазон: 10 Гц ~ 120 МГц |
| Мера | верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, запас по фазе |
| Анализ мощности (опционально) | |
| Элемент анализа | качество электроэнергии, гармоники тока, пусковой ток, потери переключения, скорость нарастания напряжения, анализ модуляции, пульсации выходного сигнала, включение/выключение, переходные характеристики, коэффициент отклонения источника питания, энергоэффективность, безопасная рабочая зона MOSFET |
| Гистограмма | |
| Источник | С1~С8 |
| Тип | горизонтальный, вертикальный, горизонтальный + вертикальный |
| Цифровые каналы | |
| Максимальная частота дискретизации | 500 Мвыб / с |
| Глубина памяти | 12,5 Мбит / канал |
| Мин. ширина обнаруживаемого пульса | 3,3 нс |
| Уровень группы | Д0 ~ Д7, Д8 ~ Д15 |
| Диапазон уровней | - 10 В ~ 10 В |
| Тип логики | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, определяется пользователем |
| Генератор сигналов (опционально) | |
| Канал | 1 |
| Максимальная выходная частота | 25 МГц |
| Частота дискретизации | 125 Мвыб/с |
| Разрешение по частоте | 1 мкГц |
| Точность частоты | ± 50 частей на миллион |
| Вертикальное разрешение | 14 бит |
| Диапазон амплитуд | - 1,5 〜 +1,5 В (нагрузка 50 Ом) - 3 〜 +3 В (высокоомная нагрузка) |
| Выходное сопротивление | 50 Ом ± 2 % |
| Защита | от перенапряжения, защита от ограничения тока |
| Синус | |
| Частота | 1 мкГц〜 25 МГц |
| Точность смещения (10 кГц) | ± (1 % * значение настройки смещения +3 мВpp) |
| Амплитудная неравномерность (10 кГц, 5 Впик-пик) | ± 0,3 дБ |
| SFDR | DC〜1 МГц - 60 дБн 1 МГц〜5 МГц - 55 дБн 5 МГц〜25 МГц -50 дБн |
| HD | DC〜5 МГц - 50 дБн 5 МГц〜25 МГц -45 дБн |
| Квадрат / импульс | |
| Частота | 1 мкГц〜 10 МГц |
| Рабочий цикл | 1 〜 99% |
| Время подъема/падения | < 24 нс (10% 〜 90%) |
| Выброс (1 кГц, 1 В пик-пик, типично) | < 3% (типично 1 кГц, 1 Впик-пик) |
| Ширина импульса | > 50 нс |
| Джиттер | < 500 пс + 10 частей на миллион |
| Рампа | |
| Частота | 1 мкГц 〜 300 кГц |
| Линейность | < 0,1% от пик-пик (типично, 1 кГц, 1 Впик-пик, 50% симметрия) |
| Симметрия | 0 〜 100% |
| Шум | |
| Полоса пропускания (-3 дБ) | > 25 МГц |
| Арб | |
| Частота | 1 мкГц 〜 5 МГц |
| Волновая память | 16 кб |
| Частота дискретизация | 125 Мвыб/с |
| Импорт волны | из EasyWaveX, с U-диска, напрямую из данных формы сигнала аналоговых каналов |
| Характеристики дисплея | |
| Тип дисплея | 12,1-дюймовый цветной емкостный сенсорный экран |
| Разрешение дисплея | 1280 х 800 пикселей |
| Контрастность | 1000 : 1 |
| Подсветка | 450 нит |
| Общие характеристики | |
| Интерфейс | USB 3.0 Host x 2, USB 2.0 Host x 2, USB 2.0 Device, LAN, micro SD, HDMI, вход внешнего триггера, вспомогательный выход (TRIG OUT, PASS/FAIL), вход 10 МГц, выход 10 МГц (только 8 каналов), AWG (только 8 каналов) |
| Температура | рабочая: 0 〜 +50 ℃ нерабочая: -30 〜 70 ℃ |
| Влажность | рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа |
| Источник питания | 100 – 240 В (среднеквадратичное значение), 50 / 60 Гц 100 – 120 В (среднеквадратичное значение), 400 Гц |
| Потребляемая мощность | 150 Вт макс., 90 Вт типично, 4 Вт типично в режиме ожидания |
| Габариты изделия | 379 х 288 х 159 мм |
| Вес нетто | 5,5 кг |
| Вес брутто | 7,1 кг |
| Комплектация | осциллограф Siglent SDS6104 H10 Pro - 1 шт |
| USB кабель - 1 шт; пассивный зонд - 4 шт; беспроводная мышь - 1 шт; кабель питания - 1 шт; защитная крышка - 1 шт; сертификат калибровки - 1 шт; руководство пользователя - 1 шт | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Загрузка отзывов...
Цена актуальна на дату
?
Какого числа актуализировали цену товара
30.03.2025
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты МИР, Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- ЮMoney при онлайн-заказе. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
