Комплект учебно-лабораторного оборудования "Исследование кривошипно-кулисного механизма"

Комплект выполнен в модульном исполнении:

• Модуль исследования кривошипно-кулисного механизма.
• Модуль измерения и управления.

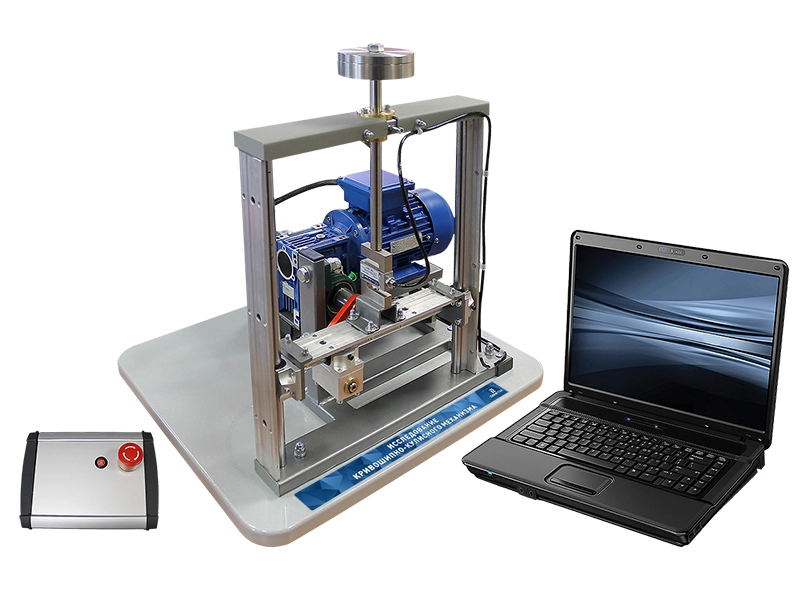

Модуль исследования кривошипно-кулисного механизма состоит из основания, на котором размещен мотор-редуктор с регулируемой частотой вращения приводного вала. Приводной вал имеет возможность установки одного из двух сменных кривошипов различной длины. Кривошип соединяется с кулисой, совершающей поступательное движение. Кулиса может быть нагружена установкой дополнительных грузов и увеличением трения за счет регулируемых фрикционных вкладышей.

Модуль измерения и управления позволяет определять приводной крутящий момент на кривошипе, частоту вращения кривошипа, силу сопротивления движению кулисы.

Базовая комплектация:

Комплект учебно-лабораторного оборудования "Исследование кривошипно-кулисного механизма"	1
Ноутбук	1
Программное обеспечение (диск)	1
Преобразователь интерфейсов USB – RS485	1
Набор инструментов для смены кривошипа	1
Комплект соединительных проводов и кабелей	1

Комплект учебно-лабораторного оборудования "Исследование кривошипно-кулисного механизма" предназначен для проведения лабораторных работ по изучению силовых и энергетических параметров кривошипно-кулисного механизма. Комплект предназначен для проведения лабораторно-практических занятий в средних и высших профессиональных образовательных учреждениях по курсу "Теория машин и механизмов" группами из 2-3 обучающихся.

Комплектация

1. Комплект учебно-лабораторного оборудования "Исследование кривошипно-кулисного механизма".
2. Ноутбук.
3. Программное обеспечение (диск).
4. Преобразователь интерфейсов USB – RS485.
5. Набор инструментов для смены кривошипа.
6. Комплект соединительных проводов и кабелей.
7. Паспорт изделия.
8. Руководство по эксплуатации.
9. Методические указания по выполнению лабораторных работ.

Состав

• Модуль исследования кулачкового механизма:

1. Мотор-редуктор привода кривошипа.
2. Датчик момента на приводном валу кривошипа.
3. Кулиса, оснащенная тензодатчиком.
4. Датчики положения приводного вала.
5. Комплект кривошипов разной длины (2 шт.).
6. Комплект грузов (3 шт.).
7. Преобразователь частоты.

• Модуль измерения и управления:

1. Источники питания датчиков.
2. Микропроцессорная система измерения усилий, положения приводного вала.

Учебно-методическое пособие по проведению лабораторных работ

1. Определение КПД кривошипно-кулисного механизма при различной силе на кулисе.
2. Определение КПД кривошипно-кулисного механизма при различной массе кулисы.
3. Определение КПД кривошипно-кулисного механизма при различной частоте вращения кривошипа.
