Электрифицированный стенд "Схема силовых и вспомогательных цепей и схема цепей управления, сигнализации и освещения электровоза ВЛ-10У" (с компьютерным управлением)

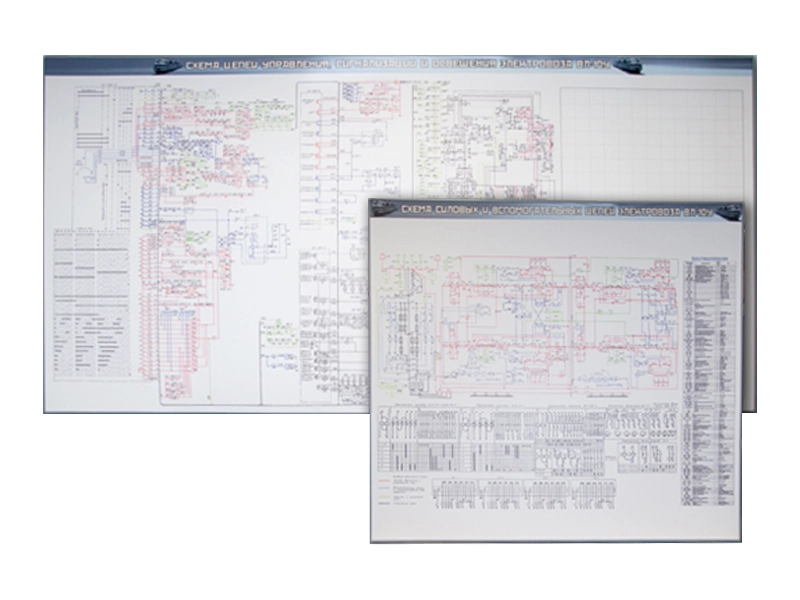

Cтенд "Схема силовых и вспомогательных цепей и схема цепей управления, сигнализации и освещения электровоза ВЛ-10У" представляет собой электрифицированную двухсекционную светодинамическую панель, на которой изображены схемы цепей электровоза. На каждой секции панели светодиодами разных цветов обозначены:
- Схема силовых и вспомогательных цепей электровоза ВЛ-10У.
- Схема цепей управления, сигнализации и освещения электровоза ВЛ-10У.
Логика работы ВЛ-10У на экране компьютера представлена в виде дерева слева направо, где имеется два типа окошек - с названием цепи и со стрелкой. Первые могут быть активные (подсвечивают определенные цепи на схеме) и пассивные (служат только смыслу построения логики). Вторые окошки служат для передвижения по дереву логики.
При помощи стенда преподаватель в наглядной и интерактивной форме может продемонстрировать принципы построения схем, а также функциональное назначение отдельных узлов электровоза ВЛ-10У.
Управление работой стенда осуществляется с помощью программы, запускаемой с персонального компьютера.
Комплектация
- Электрифицированный стенд
- ПК управления
- Кабель питания
- Комплект соединительных кабелей
Документация
Паспорт изделия с руководством по эксплуатации
Технические характеристики
Основа: поливинилхлорид 6 мм
Каркас: П-образный обкладочный алюминиевый профиль толщиной 3 мм, шириной 40 мм, окрашенный методом порошковой покраски
Способ резки: лазерный
Габариты, мм
Секция № 1: 1500 х 1500
Секция № 2: 2500 х 1500
