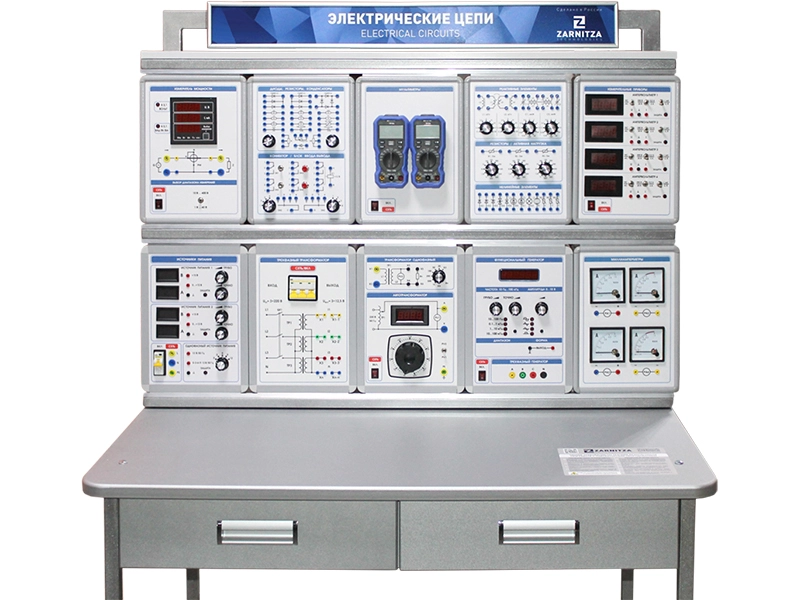

Комплект учебно-лабораторного оборудования "Электрические цепи"

Комплект учебно-лабораторного оборудования представляет собой изделие стендового типа.

Изделие выполнено в модульном настольном исполнении. Конструктивно стенд состоит из лабораторного стола, на котором закреплена двухуровневая рама. На раму в произвольном порядке устанавливаются лабораторные модули.

Базовая комплектация:

Комплект учебно-лабораторного оборудования "Электрические цепи" предназначен для проведения лабораторно-практических занятий по одноименной дисциплине, обеспечивает изучение и исследование электрических цепей постоянного и переменного тока, трехфазных цепей, переходных процессов в линейных и нелинейных электрических цепях, полупроводниковых приборов, выпрямителей и сглаживающих фильтров.

Комплектация

1. Лабораторный стенд "Электрические цепи".
2. Лабораторный стол с двухсекционным контейнером и двухуровневой рамой.
3. Комплект соединительных проводов и кабелей.
4. Вывеска с названием стенда.
5. Паспорт изделия.
6. Руководство по эксплуатации.
7. Методические указания по выполнению лабораторных работ.

Состав

Комплект лабораторных модулей:

• Автотрансформатор. Трансформатор однофазный.
• Источник питания.
• Функциональный генератор. Трехфазный генератор.
• Измерительные приборы.
• Измеритель мощности.
• Мультиметры.
• Реактивные элементы. Резисторы/Активная нагрузка. Нелинейные элементы.
• Диоды, резисторы, конденсаторы. Коннектор/Блок ввода-вывода.
• Миллиамперметры.
• Трехфазный трансформатор.

Учебно-методическое пособие по проведению лабораторных работ

1. Электроизмерительные приборы и измерения.
2. Линейные электрические цепи постоянного тока.
3. Экспериментальное определение параметров элементов цепей переменного тока.
4. Электрическая цепь переменного тока с последовательным соединением элементов.
5. Электрическая цепь переменного тока с параллельным соединением элементов.
6. Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
7. Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
8. Нелинейная цепь постоянного тока.
9. Нелинейная цепь переменного тока.
10. Разветвленная линейная электрическая цепь постоянного тока.
11. Нелинейная цепь постоянного тока с последовательным соединением элементов.
12. Разветвленная нелинейная электрическая цепь постоянного тока.
13. Сложная линейная цепь постоянного тока.
14. Исследование переходных процессов в цепи R, L.
15. Исследование переходных процессов в цепи R, C.
16. Исследование переходных процессов в цепи R, L, C.
