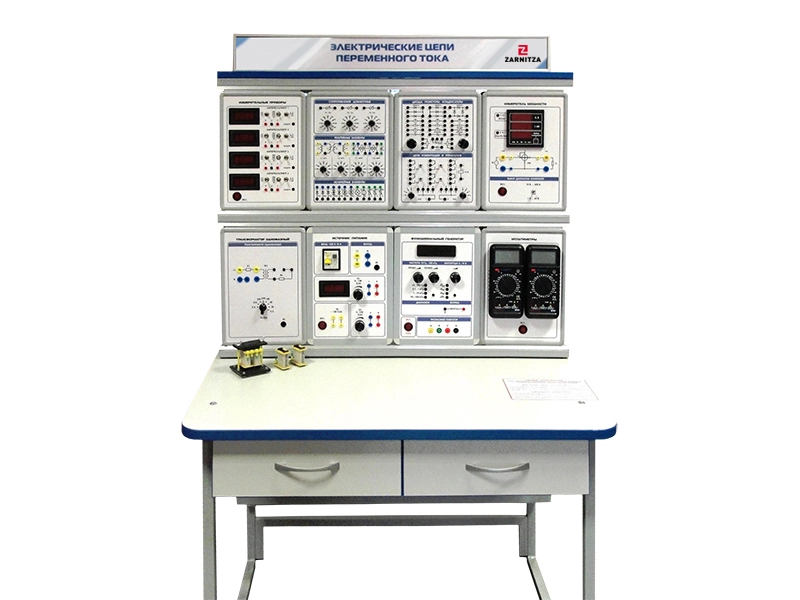

Комплект учебно-лабораторного оборудования "Электрические цепи переменного тока"

Комплект оборудования представляет собой изделие стендового модульного исполнения.

Комплект учебно-лабораторного оборудования "Электрические цепи переменного тока" предназначен для проведения лабораторно-практических занятий по дисциплине "Электрические цепи", обеспечивает изучение и исследование простейших линейных и нелинейных электрических цепей, трехфазных электрических цепей при соединении потребителей по схемам "звезда" и "треугольник", однофазного трансформатора, явления резонанса в электрической цепи.

Комплектация

1. Лабораторный стенд "Электрические цепи переменного тока".
2. Лабораторный стол с двухсекционным контейнером и двухуровневой, однорядной рамой.
3. Трансформатор с разъемным сердечником и набором катушек.
4. Комплект соединительных проводов и кабелей.
5. Паспорт изделия.
6. Руководство по эксплуатации.
7. Методические указания по выполнению лабораторных работ.

Состав

• Функциональный генератор.

• Источник питания.

• Измеритель мощности.

• Измерительные приборы.

• Трансформатор однофазный. Автотрансформатор.

• Мультиметры.

• Нелинейные элементы. Реактивные элементы. Резисторы/ Активная нагрузка.

• Диоды, резисторы, конденсаторы. Коннектор/Блок ввода-вывода.

Учебно-методическое пособие по проведению лабораторных работ

1. Электроизмерительные приборы и измерения.
2. Линейные электрические цепи постоянного тока.
3. Экспериментальное определение параметров элементов цепей переменного тока.
4. Электрическая цепь переменного тока с последовательным соединением элементов.
5. Электрическая цепь переменного тока с параллельным соединением элементов.
6. Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
7. Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
8. Нелинейная цепь постоянного тока.
9. Нелинейная цепь переменного тока.
10. Разветвленная линейная электрическая цепь постоянного тока.
11. Нелинейная цепь постоянного тока с последовательным соединением элементов.
12. Разветвленная нелинейная электрическая цепь постоянного тока.
13. Сложная линейная цепь постоянного тока.
14. Однофазный трансформатор:

• Опыт холостого хода.
• Внешняя и рабочие характеристики при активном характере нагрузки.
• Внешняя и рабочие характеристики при емкостном характере нагрузки.
• Режим короткого замыкания.
