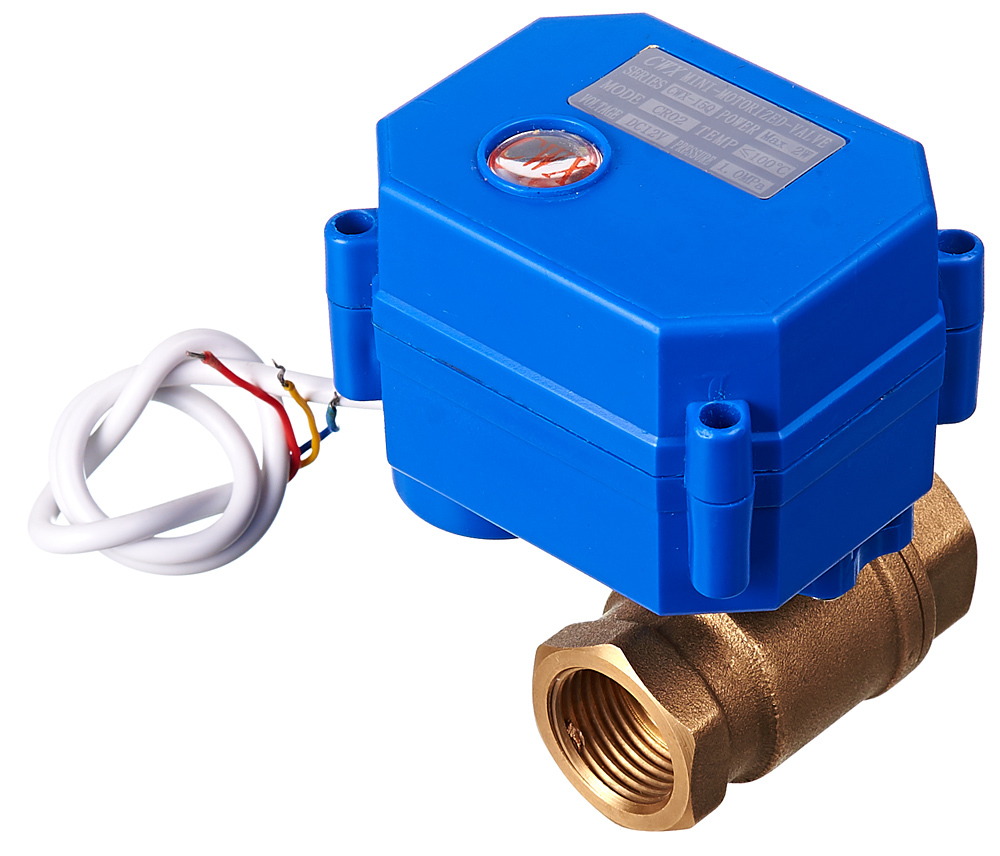

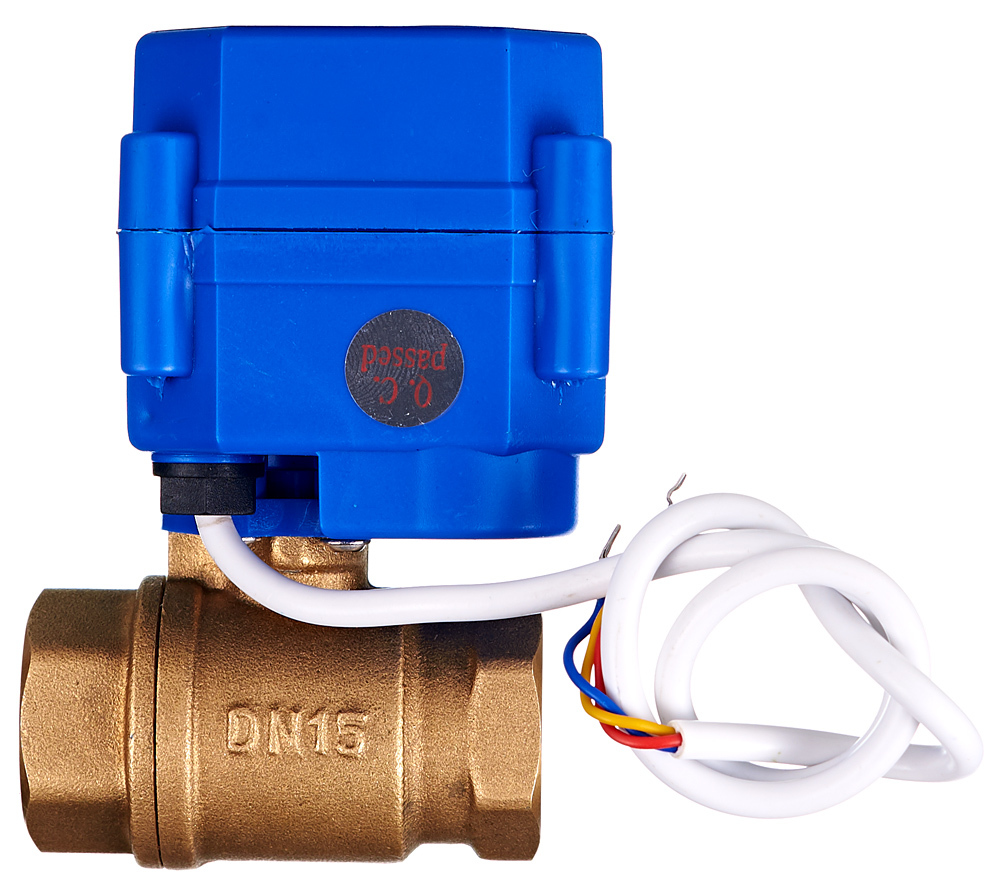

Моторизованный шаровой кран CWX-15Q (1/2 дюйма)
Моторизованный шаровой кран пригодится для автоматизации управления током воды в контурах отопления и водопроводах малоэтажных домов, дачных бассеинах и водонакопителях, системах автополива и защиты от протечек.
Моторизованный шаровой кран пригодится для автоматизации управления током воды в контурах отопления и водопроводах малоэтажных домов, дачных бассеинах и водонакопителях, системах автополива и защиты от протечек.
В основе устройства — латунный шаровой кран под трубы на 1/2 дюйма. Он выдерживает давление до десяти атмосфер и температуру воды до 100 градусов.
За поворот хромированной шаровой заслонки отвечает моторный блок. Он расcчитан на работу с напряжением 12 Вольт и имеет встроенные концевые выключатели.
Подключение
Сервопривод крана подключается к управляющей электронике тремя проводами:
- красный провод — питание коллекторного двигателя для открывания заслонки;
- синий провод — питание, закрывающее заслонку
- жёлтый провод — общая земля.
Удобно подключать такие устройства через Troyka-реле.
Нормально замкнутые контакты реле будут соответствовать открытому положению крана, нормально разомкнутые — закрытому.
Перещёлкните реле и через три секунды кран откроется и сработают концевики, мотор выключится. После перемещения заслонки, модуль не потребляет энергии до следующего срабатывания реле.
Характеристики
- Номинальное напряжение питания: 9-12 В
- Потребляемая мощность в момент движения заслонки: 2 Вт
- Потребляемая мощность в покое: 0 Вт
- Время полного открытия или закрытия: 3 с
- Материал корпуса: латунь
- Рабочее давление не более: 1 MPa (10 Атм)
- Диаметр подводки 1/2 дюйма
- Температура жидкости: не более 100 C°
- Габариты клапана, мм 90х70х70
Ресурсы
Видеообзор устройства:
- Автоматизируем газонный дождеватель
